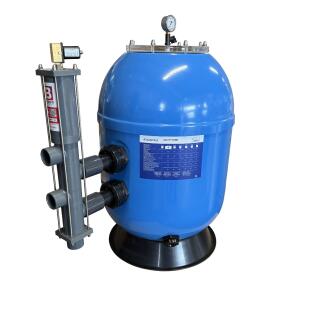

GFK Filterkessel Atlantica Ø 400 mm mit BESGO - Stangenventil 5-Wege | Rückspülventil

GFK Filterkessel Atlantica Ø 400 mm mit BESGO - Stangenventil 5-Wege | Rückspülventil

Artikelnummer: 400800B-1
Kategorie: Filterkessel
Hersteller:

1.390,00 €

inkl. 19% USt. , zzgl.

Auswahl Steuerzone / Lieferland

verfügbar
Lieferzeit: 3 - 5 Tage

Beschreibung

OKU GFK-Filterbehälter Atlantica Ø 400 mm mit BESGO 5-Wege-Rückspülventil

Der OKU GFK-Filterbehälter Atlantica Ø 400 mm mit BESGO 5-Wege-Rückspülventil eignet sich für verschiedenste Poolanlagen und ermöglicht eine komfortable sowie automatisierte Steuerung des Rückspülvorgangs.

Der Filterkessel besteht aus glasfaserverstärktem Kunststoff (GFK) und wird in Handarbeit gefertigt. Das Material ist korrosionsbeständig und bietet eine hohe Druckbeständigkeit. Der transparente Deckel aus Methacrylat ermöglicht einen einfachen Zugang zum Filterbehälter.

Eine Besonderheit ist der klappbare Diffusor, der zur Seite geschwenkt werden kann. Dadurch wird das Befüllen des Filterkessels mit Filtermedium sowie die Durchführung von Wartungsarbeiten erleichtert.

Das integrierte BESGO 5-Wege-Rückspülventil ermöglicht eine automatische Steuerung des Rückspülvorgangs. Das Ventil kann direkt am Filterkessel oder separat, beispielsweise an einer Wand, montiert werden.

Vorteile des Atlantica GFK-Filterbehälters

Hochwertiger Filterkessel aus glasfaserverstärktem Kunststoff
Handgefertigte Ausführung
Korrosionsbeständig und UV-beständig
Transparenter Methacrylat-Deckel
Große Öffnung mit Ø 300 mm
Klappbarer Diffusor für einfaches Befüllen und Warten
Manometer mit Entlüftung
Entleerung am Filterbehälter
Betriebsdruck bis 1,47 bar
Maximaler Druck bis 2,45 bar

Technische Daten Filterbehälter

Merkmal	Angabe
Hersteller	OKU
Serie	Atlantica
Produkttyp	GFK-Filterbehälter mit BESGO-Rückspülventil
Filterbehälter – Durchmesser	400 mm
Maß A	565 mm
Maß B	400 mm
Maß C	250 mm
Maß D	375 mm
Maß E	312,5 mm
Maß F	440 mm
Stichmaß	125 mm
Anschluss	1 ½" Innengewinde
Filterfläche	0,13 m²
Durchfluss	7 m³/h
Betriebsdruck	max. 1,47 bar
Max. Druck	max. 2,45 bar
Betriebstemperatur	1–40 °C
Gewicht	14 kg
Deckelöffnung	Ø 300 mm
Material	Glasfaserverstärkter Kunststoff (GFK)
Diffusor	Klappbar

Filtermedien

Filtermedium	Körnung / Ausführung	Füllmenge
Filtersand	0,4–0,8 mm	50 kg
Filterglas	0,5–1,0 mm	50 kg
Filterpearls	0,5–1,0 mm	43 kg
Aqualoon / Filterbälle	–	1.400 g

BESGO 5-Wege-Rückspülventil

Das BESGO 5-Wege-Rückspülventil ermöglicht eine automatische Steuerung des Rückspülvorgangs. Die Ansteuerung kann über Wasser- oder Luftdruck erfolgen. Für die Steuerung des Ventils wird ein Magnetventil mit 230 V eingesetzt.

Das BESGO-Ventil kann direkt am Filterkessel oder separat an einer Wand montiert werden. Die Anschlussstutzen lassen sich um 90° drehen und ermöglichen dadurch eine flexible Installation.

Bei einem Stromausfall schaltet das Ventil automatisch zurück in den Filtermodus. Dadurch wird verhindert, dass der Pool unbeabsichtigt über den Rückspülvorgang entleert wird.

Technische Daten BESGO-Ventil

Merkmal	Angabe
Ventiltyp	BESGO 5-Wege-Rückspülventil
Anschluss	DN40 / Ø 50 mm / 1 ½"
Stichmaß	125 mm
Max. Betriebsdruck Wasserkreislauf	3,5 bar
Steuerdruck Magnetventil	3,5–6,0 bar
Innenteile	V4A (AISI 1.4571)
Dichtung	Viton / PTFE
Magnetventil	230 V
Zertifizierung	TÜV Rheinland / GS-Norm

Automatische Rückspülung

Veranschaulichung Funktion BESGO 5-Wege-Ventil | Rückspülventil

Das BESGO-Rückspülventil wird über eine elektrische Steuerung bzw. Zeitschaltuhr mit 230 V angesteuert. Das Magnetventil erhält einen elektrischen Impuls und öffnet. Der erforderliche Druck komprimiert die Feder im Inneren des BESGO-Ventils und startet den Rückspülvorgang.

Während des Rückspülvorgangs muss das Magnetventil mit Strom versorgt werden. Bei einer Unterbrechung der Stromversorgung schaltet das Ventil automatisch wieder in den Filtermodus zurück.

Lieferumfang

1 × OKU GFK-Filterbehälter Atlantica Ø 400 mm
1 × BESGO 5-Wege-Rückspülventil DN40 / Ø 50 mm
1 × 3/2-Wege-Magnetventil, 230 V, mit Handnotbetätigung
2 × Anschlüsse 1/4" und 1/8" für die Ansteuerung des Magnetventils
1 × Behälter-Anschlussgarnitur für BESGO-Ventil
2 × Muffen Ø 50 mm
1 × Manometer mit Entlüftung
