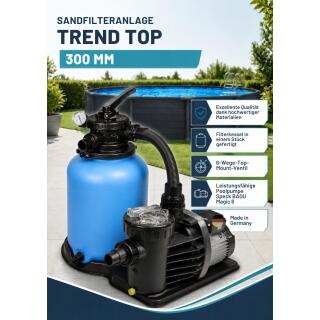

Die Sandfilteranlage Trend Top Ø 300 mm mit Speck BADU Magic 6 ist eine kompakte und leistungsfähige Lösung für die regelmäßige Umwälzung und mechanische Filtration von Poolwasser. Die Anlage kombiniert einen aus einem Stück gefertigten Filterkessel mit einem Durchmesser von 300 mm mit der selbstansaugenden Poolpumpe Speck BADU Magic 6. Mit einer Förderleistung von ca. 6 m³/h bei 8 m Wassersäule ist das Filtersystem für Pools mit einem Beckenvolumen von bis zu 30 m³ ausgelegt.
Zur Ausstattung gehören ein 6-Wege-Top-Mount-Ventil mit Manometer, eine komplette Innenverrohrung sowie eine Kesselentleerung. Filterkessel und Poolpumpe finden auf der mitgelieferten Filterpumpenpalette einen gemeinsamen Standplatz. Bei der Wahl des Filtermediums bleibt die Anlage flexibel: Der Kessel kann mit 25 kg Filtersand, 20 kg Filterglas oder 700 g Filterbällen befüllt werden. Das Filtermedium selbst gehört nicht zum Lieferumfang.
Trend Top Sandfilteranlage für Pools bis 30 m³
Die regelmäßige Umwälzung und Filtration des Poolwassers gehört zu den zentralen Aufgaben einer funktionierenden Pooltechnik. Die Trend Top Sandfilteranlage ist für Schwimmbecken bis zu einem Volumen von 30 m³ angegeben und verbindet eine leistungsfähige Poolpumpe mit einem kompakten Filterkessel. Dadurch entsteht ein abgestimmtes Filtersystem für den privaten Poolbetrieb.
Während des Betriebs saugt die Speck BADU Magic 6 das Poolwasser an und transportiert es zum Filterkessel. Dort wird das Wasser durch das eingesetzte Filtermedium geleitet. Verunreinigungen können im Filtermaterial zurückgehalten werden, bevor das Wasser wieder in den Poolkreislauf gelangt. Durch die regelmäßige Wiederholung dieses Vorgangs wird die mechanische Reinigung des Poolwassers unterstützt.
Die tatsächlich erforderliche Filterlaufzeit richtet sich unter anderem nach Beckenvolumen, Wassertemperatur, Nutzung und Schmutzeintrag. Zusätzlich zur mechanischen Filtration sollten die relevanten Wasserwerte regelmäßig kontrolliert und entsprechend eingestellt werden.
Einteiliger Filterkessel mit Ø 300 mm
Der Filterkessel der Trend Top Anlage besitzt einen Durchmesser von 300 mm und wird aus einem Stück gefertigt. Die einteilige Konstruktion bildet zusammen mit dem Top-Mount-Ventil und der kompletten Innenverrohrung die zentrale Filtereinheit des Systems.
Das Wasser wird innerhalb des Kessels durch das gewählte Filtermedium geführt. Je nach gewünschter Filtermethode kann Filtersand, Filterglas oder eine entsprechende Menge Filterbälle eingesetzt werden. Die dafür vorgesehenen Füllmengen sind genau auf die jeweiligen Filtermedien abgestimmt und sollten bei der Befüllung beachtet werden.
Eine Kesselentleerung ist ebenfalls Bestandteil der Anlage. Sie erleichtert das vorgesehene Ablassen des Wassers aus dem Filterkessel, beispielsweise im Rahmen von Wartungsarbeiten oder bei der Vorbereitung der Filteranlage auf eine längere Betriebspause.
Speck BADU Magic 6 mit ca. 6 m³/h Förderleistung
Die Speck BADU Magic 6 übernimmt die Wasserzirkulation innerhalb des Filtersystems. Die selbstansaugende Poolpumpe erreicht eine Förderleistung von ca. 6 m³/h bei 8 m Wassersäule. Damit bietet sie die für diese Trend Top Ausführung vorgesehene Leistung und ist auf Pools bis 30 m³ abgestimmt.
Die Pumpe arbeitet mit 230 V / 50 Hz. Ihre Leistungsaufnahme beträgt 0,45 kW und die Leistungsabgabe 0,25 kW. Der Nennstrom wird mit 2,3 A angegeben. Als Schutzklasse besitzt die Speck BADU Magic 6 IPX4.
Auch zur Geräuschentwicklung liegt ein konkreter Wert vor. Der Geräuschpegel beträgt 51,7 dB bei einem Meter Entfernung. Damit lässt sich dieser technische Faktor bereits bei der Planung des Aufstellortes berücksichtigen.
Die Poolpumpe wird inklusive Kabel und Stecker geliefert. Bei Installation, elektrischem Anschluss und Betrieb müssen die entsprechenden Herstellerhinweise und Sicherheitsvorgaben für elektrische Geräte im Poolbereich berücksichtigt werden.
Selbstansaugende Poolpumpe für komfortablen Betrieb
Die Speck BADU Magic 6 ist als selbstansaugende Poolpumpe ausgeführt. Diese Pumpenart eignet sich für den Einsatz in Poolfiltersystemen und übernimmt zuverlässig den Transport des Wassers zwischen Becken und Filteranlage.
Für einen störungsarmen Betrieb bleibt eine fachgerechte Installation wichtig. Leitungswege, Anschlüsse und Aufstellort sollten auf die Filteranlage abgestimmt sein. Auch die regelmäßige Kontrolle der Pumpe gehört zur laufenden Wartung der Pooltechnik.
Die Förderleistung von ca. 6 m³/h wird bei einer Förderhöhe von 8 m WS angegeben. Dieser Wert bietet eine klare technische Grundlage zur Einschätzung der Pumpenleistung und unterscheidet diese Ausführung beispielsweise von kleineren Varianten der BADU Magic Baureihe.
6-Wege-Top-Mount-Ventil mit Manometer
Auf dem Filterkessel befindet sich ein 6-Wege-Top-Mount-Ventil mit integriertem Manometer. Durch die Position auf der Oberseite des Kessels bleibt die Filtereinheit kompakt aufgebaut und die unterschiedlichen Betriebsfunktionen sind zentral erreichbar.
Nach den vorliegenden Produktdaten stehen die Funktionen Filtern, Rückspülen, Nachspülen, Entleeren, Zirkulieren, Geschlossen und Winter zur Verfügung. Damit können sowohl der reguläre Filterbetrieb als auch verschiedene Reinigungs-, Wartungs- und saisonale Vorgänge über das Ventil gesteuert werden.
Das Manometer ermöglicht zusätzlich die Kontrolle des Drucks innerhalb des Filtersystems. Veränderungen des Betriebsdrucks können Hinweise darauf geben, dass eine Kontrolle oder Reinigung des Filters erforderlich ist. Das unterstützt eine bedarfsgerechte Wartung während der Poolsaison.
Filtern, Rückspülen und Nachspülen einfach steuern
Im normalen Filterbetrieb wird das Poolwasser durch das Filtermedium geleitet. Mit zunehmender Betriebsdauer sammeln sich dort zurückgehaltene Schmutzpartikel an. Für die Reinigung stehen die Funktionen Rückspülen und Nachspülen zur Verfügung.
Zusätzlich kann das Mehrwegeventil auf Entleeren oder Zirkulieren gestellt werden. Die Stellung Geschlossen sowie die angegebene Winterposition erweitern die Möglichkeiten für Wartung und saisonalen Betrieb. Welche Ventilstellung für einen bestimmten Arbeitsschritt verwendet werden muss, sollte anhand der Bedienungsanleitung gewählt werden.
Beim Umschalten des Ventils sind die entsprechenden Betriebsvorgaben zu beachten. Dadurch werden Ventil, Pumpe und Filterkessel entsprechend ihrer vorgesehenen Funktion genutzt.
Filtersand, Filterglas oder Filterbälle verwendbar
Die Trend Top Ø 300 mm bietet Flexibilität bei der Auswahl des Filtermediums. Für den klassischen Betrieb mit Filtersand ist eine Füllmenge von 25 kg vorgesehen. Alternativ kann der Filterkessel mit 20 kg Filterglas oder 700 g Filterbällen betrieben werden.
Die deutlich unterschiedlichen Füllmengen ergeben sich aus den verschiedenen Eigenschaften der Filtermedien. Die Mengen sollten deshalb nicht direkt miteinander gleichgesetzt werden. Bei der Befüllung ist immer die für das jeweilige Medium vorgesehene Menge zu verwenden.
Das Filtermedium ist nicht im Lieferumfang enthalten. Dadurch kann passend zu den eigenen Anforderungen zwischen den angegebenen Filtervarianten gewählt werden. Vor der ersten Inbetriebnahme muss der Filterkessel entsprechend vorbereitet und befüllt werden.
Flexible Anschlussmöglichkeiten für den Poolkreislauf
Das Ventil besitzt einen Anschluss mit 1 1/2 Zoll Innengewinde. Für die Einbindung der Poolpumpe beziehungsweise der Anlage stehen beidseitig NW Ø 38/32 Schlauchtüllen sowie Ø 50 mm Klebemuffen zur Verfügung. Damit bietet die Filteranlage unterschiedliche Möglichkeiten für die Verbindung mit einer passenden Poolinstallation.
Vor dem Aufbau sollte geprüft werden, welche Anschlussart am vorhandenen Pool verwendet wird. Je nach vorhandener Verrohrung oder Schlauchinstallation können zusätzliche Adapter oder Verbindungselemente erforderlich sein.
Das Verbindungs- und Montagematerial für die Poolpumpe ist bereits im Lieferumfang enthalten. Nach der Installation sollten sämtliche Verbindungen auf festen Sitz und Dichtheit kontrolliert werden, bevor die Anlage dauerhaft in Betrieb genommen wird.
Filterpumpenpalette für einen stabilen Aufbau
Die Sandfilteranlage wird zusammen mit einer Filterpumpenpalette geliefert. Auf dieser finden Filterkessel und Speck BADU Magic 6 einen gemeinsamen Standplatz. Dadurch lassen sich die Hauptkomponenten kompakt und übersichtlich anordnen.
Die Filterpalette sollte auf einem ebenen, stabilen und ausreichend tragfähigen Untergrund positioniert werden. Gleichzeitig sollte genügend Platz für die Bedienung des Mehrwegeventils sowie für den Zugang zu Pumpe, Manometer, Kesselentleerung und Anschlüssen vorhanden sein.
Die Anlage wird unmontiert geliefert. Vor der ersten Nutzung müssen die Komponenten entsprechend den Montagevorgaben miteinander verbunden werden. Das Verbindungs- und Montagematerial für die Poolpumpe gehört bereits zum Lieferumfang.
Lieferumfang der Trend Top Filteranlage
Zum Lieferumfang gehört die Trend Top Filteranlage mit Ø 300 mm Filterkessel und der selbstansaugenden Speck BADU Magic 6 Poolpumpe. Die Pumpe wird inklusive Kabel und Stecker geliefert. Zusätzlich sind das Verbindungs- und Montagematerial für die Poolpumpe sowie die Filterpumpenpalette enthalten.
Die komplette Innenverrohrung und die Kesselentleerung gehören ebenfalls zur Ausstattung. Ein Filtermedium ist dagegen ausdrücklich nicht enthalten. Je nach gewünschter Filtermethode werden 25 kg Filtersand, 20 kg Filterglas oder 700 g Filterbälle benötigt.
Damit bietet die Trend Top Sandfilteranlage eine funktionale Kombination aus Ø 300 mm Filterkessel, leistungsfähiger Speck BADU Magic 6, Mehrwegeventil mit Manometer und flexibler Filtermedienwahl. Die Auslegung für Pools bis 30 m³ macht sie zu einer passenden Filterlösung für entsprechend dimensionierte private Schwimmbecken.
Spezifikationen Sandfilteranlage Trend Top Ø 300 mm | Speck Badu Magic 6 | Filterpalette
- Produkt: Sandfilteranlage Trend Top Ø 300 mm mit Speck BADU Magic 6
- Artikelnummer: 32813-MA6
- Produkttyp: Sandfilteranlage
- Kategorie: Sandfilteranlage
- Passende Poolgröße: Bis 30 m³
- Filterkessel: Ø 300 mm
- Filterkessel-Ausführung: Aus einem Stück gefertigt
- Filtermedium: Filtersand, Filterglas oder Filterbälle
- Füllmenge Filtersand: 25 kg
- Füllmenge Filterglas: 20 kg
- Füllmenge Filterbälle: 700 g
- Filtermedium im Lieferumfang: Nein
- Ventil: 6-Wege-Top-Mount-Ventil
- Manometer: Inklusive
- Ventilfunktionen: Filtern, Rückspülen, Nachspülen, Entleeren, Zirkulieren, Geschlossen und Winter
- Anschluss Ventil: 1 1/2 Zoll IG
- Poolpumpe: Speck BADU Magic 6
- Pumpenart: Selbstansaugend
- Förderleistung: Ca. 6 m³/h bei 8 m WS
- Anschlüsse: Beidseitig NW Ø 38/32 Schlauchtülle / Ø 50 mm Klebemuffe
- Spannung: 230 V / 50 Hz
- Leistungsaufnahme: 0,45 kW
- Leistungsabgabe: 0,25 kW
- Nennstrom: 2,3 A
- Geräuschpegel: 51,7 dB bei 1 m Entfernung
- Schutzklasse: IPX4
- Innenverrohrung: Inklusive
- Kesselentleerung: Inklusive
- Kabel und Stecker: Inklusive
- Verbindungs- und Montagematerial für Poolpumpe: Inklusive
- Filterpumpenpalette: Inklusive
- Lieferzustand: Unmontiert
- Anwendung: Umwälzung und mechanische Filtration von Poolwasser
