Technikbox mit Filteranlage und BAYROL Automatic Salt AS5

Technikbox mit Filteranlage und BAYROL Automatic Salt AS5

Artikelnummer: 30500
Kategorie: Technikboxen/ Wände
Hersteller:

✅ Komplett montierte und anschlussfertig verrohrte Pool-Technikbox inklusive Bypass für eine Wärmepumpe.

✅ Trend Side Filteranlage Ø 500 mm mit Speck BADU Top 12 und einer Förderleistung von 12 m³/h bei 8 m WS.

✅ BAYROL Automatic Salt AS5 für automatische Salzelektrolyse sowie Messung von pH-Wert, Redox, Temperatur und Salzgehalt.

✅ VS Inverter Frequenzsteuerung zur stufenlosen Regulierung der Pumpendrehzahl zwischen 1.200 und 2.900 U/min.

✅ Wetter- und UV-beständige DUOTECH™ Technikbox mit 1150 Litern Volumen, Bodenplatte und verstärkten Wänden.

6.549,00 €

inkl. 19% USt. , zzgl.

Auswahl Steuerzone / Lieferland

verfügbar
Lieferzeit: 2-3 Wochen

Beschreibung

Die Technikbox mit Filteranlage und BAYROL Automatic Salt AS5 vereint zentrale Komponenten für Filtration, Wasserumwälzung und automatische Poolwasserpflege in einer komplett montierten technischen Einheit. Zur Ausstattung gehören die Trend Side Filteranlage mit Ø 500 mm Filterkessel, die Speck BADU Top 12 Poolpumpe, eine VS Inverter Frequenzsteuerung sowie das vollautomatische Salzelektrolyse-System BAYROL Automatic Salt AS5. Die Technikbox wird fertig montiert geliefert, wobei auch weitere Verrohrungsteile wie Kugelhähne und Fittings bereits vorgefertigt, montiert und verklebt sind.

Die gesamte Anlage ist anschlussfertig verrohrt und verfügt zusätzlich über einen vorbereiteten Bypass für eine Wärmepumpe. Auch die elektrische Ausstattung ist bereits berücksichtigt: Ein Sicherungskasten mit FI 30 mA, drei 16-A-Sicherungen und zwei Doppelsteckdosen mit 230 V gehört zur Konfiguration. Die elektrische Abnahme ist ebenfalls enthalten. Damit entsteht eine kompakte Pooltechnik-Lösung, bei der die verschiedenen Komponenten aufeinander abgestimmt und geschützt in einer gemeinsamen Technikbox untergebracht sind.

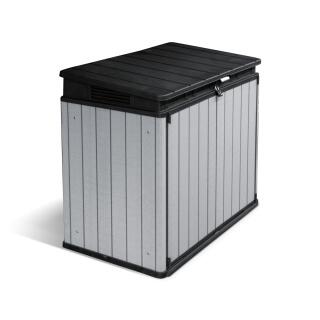

Robuste Pool-Technikbox aus DUOTECH™ Material

Die Technikbox verbindet eine natürliche Holzoptik mit den praktischen Eigenschaften eines modernen Kunststoffmaterials. Sie besteht aus hochwertigem DUOTECH™ Material und ist wetter- sowie UV-beständig. Ihre raue Oberflächenstruktur erzeugt eine ansprechende Holzästhetik, während die Oberfläche gleichzeitig überstreichbar ist. Dadurch kann die Farbgestaltung bei Bedarf individuell an den Poolbereich, die Terrasse oder den Garten angepasst werden.

Die Wände sind zusätzlich mit hochwertigen Multiplexplatten mit einer Stärke von 38 mm verstärkt. Eine Bodenplatte gehört ebenfalls zum Lieferumfang. Die Box besitzt Abmessungen von ca. 141 x 82 x 123,5 cm und bietet ein großzügiges Volumen von 1150 Litern. Das Bruttogewicht wird mit ca. 80 kg angegeben.

Für einen komfortablen Zugang verfügt die Technikbox über zwei Türen sowie einen Deckel. Gasdruckfedern unterstützen das Öffnen und Schließen. Seitlich integrierte Lüftungsschlitze sorgen für die vorgesehene Belüftung des Innenraums. Zusätzlich kann die Technikbox mit einem separaten Schloss gesichert werden, wobei das Schloss nicht zum Lieferumfang gehört. Integrierte Regalhalter und zwei freie Steckdosenplätze ergänzen die praktische Ausstattung.

Trend Side Ø 500 mm Filteranlage mit BADU Top 12

Für die mechanische Wasserfiltration ist eine Trend Side Filteranlage mit einem zweigeteilten Filterkessel aus Polypropylen integriert. Der Filterkessel besitzt einen Durchmesser von 500 mm und ist mit einem 6-Wege-Side-Mount-Ventil ausgestattet. Ein Manometer, die Innenverrohrung sowie ein Spannring mit Edelstahlschrauben-Kit gehören ebenfalls zur Ausstattung.

Beim Filtermedium stehen unterschiedliche Möglichkeiten zur Verfügung. Der Kessel ist für bis zu 75 kg Filterquarzsand, 60 kg Filterglas oder 2.100 g Filterbälle ausgelegt. Damit kann das Filtermedium entsprechend der vorgesehenen Poolkonfiguration ausgewählt werden. Das Ventil verfügt über einen Anschluss mit 1 1/2 Zoll Innengewinde. Die Saugseite ist mit 2 Zoll Innengewinde und die Druckseite mit 1 1/2 Zoll Innengewinde angegeben.

Die integrierte Speck BADU Top 12 ist eine leistungsfähige Poolpumpe „Made in Germany“. Sie erreicht eine Förderleistung von 12 m³/h bei 8 m Wassersäule und ist für eine Beckengröße von ca. 60 m³ angegeben. Die Leistungsaufnahme beträgt 0,69 kW, die Leistungsabgabe 0,45 kW. Betrieben wird die Pumpe mit 230 V bei einem Nennstrom von 3,2 A.

Bei 50 Hz arbeitet die BADU Top 12 mit einer Drehzahl von 2.840 U/min. Die maximal zulässige Wassertemperatur beträgt 40 °C. Der Schalldruckpegel wird mit 57,7 dB(A) in einem Meter Entfernung angegeben. Die Pumpe besitzt die Schutzart IPX4. Auf der Saugseite steht ein 2-Zoll-Anschluss und auf der Druckseite ein 1-1/2-Zoll-Anschluss zur Verfügung.

VS Inverter Frequenzsteuerung für bedarfsgerechten Pumpenbetrieb

Die Filterpumpe wird durch eine VS Inverter Frequenzsteuerung ergänzt. Sie ermöglicht eine stufenlose Regulierung der Drehzahl und erlaubt es dadurch, die Pumpenleistung an unterschiedliche Betriebsphasen anzupassen. Statt die Filterpumpe permanent mit derselben Drehzahl zu betreiben, können unterschiedliche Einstellungen für den jeweiligen Bedarf verwendet werden.

Drei unterschiedliche Betriebsmodi ermöglichen separate Drehzahlbereiche für Tag, Nacht und Rückspülung. Darüber hinaus lassen sich Laufzeiten über eine Timerfunktion festlegen. Dadurch kann definiert werden, zu welchen Zeiten die Filterpumpe betrieben werden soll.

Der Regelbereich der Frequenzsteuerung liegt zwischen 1.200 und 2.900 U/min. Die Ausgangsleistung beträgt maximal 1,1 kW und der maximale Betriebsstrom 6 A. Die Stromversorgung erfolgt mit 220–240 V, einphasig, bei 50 Hz. Als geeigneter Bereich für die Außentemperatur werden 10 bis 40 °C angegeben.

BAYROL Automatic Salt AS5 für automatische Salzelektrolyse

Ein wesentlicher Bestandteil dieser Technikbox ist das vollautomatische Salzelektrolyse-System BAYROL Automatic Salt AS5. Das System übernimmt mehrere Aufgaben der Poolwasserpflege und kombiniert die Salzelektrolyse mit der Überwachung wichtiger Wasserparameter. Es arbeitet bereits ab einem Salzgehalt von 1,5 g/l.

Automatic Salt AS5 misst und reguliert den pH-Wert des Poolwassers. Darüber hinaus werden die Temperatur, der Redox-Wert und der Salzgehalt erfasst. Die Redox-Messung dient dazu, ein konstantes Niveau des Chlorgehalts zu unterstützen. Dadurch werden wichtige Parameter der Wasserpflege zentral über ein System überwacht und gesteuert.

Die Bedienung erfolgt über einen 4,3 Zoll großen TFT-Farb-Touchscreen. Das Gerät selbst besitzt Abmessungen von ca. 325 x 210 x 120 mm. Zur Ausstattung gehören eine Zelle mit Ø 50 mm sowie ein Smart&Easy Connector mit Ø 63/50 mm.

Für einen sicheren und kontrollierten Betrieb verfügt das Automatic Salt System über mehrere Überwachungsfunktionen. Dazu zählen eine Durchflussüberwachung, ein Gassensor in der Elektrolysezelle, ein Paddel-Flow-Schalter sowie ein Signaleingang für eine elektrische Poolabdeckung. Verschiedene Produktionsmodi ermöglichen eine Anpassung des Betriebs. Zur Auswahl stehen Auto, Auto Plus, konstante Produktion, Safe, Pause und Boost.

Vormontierte Verrohrung und integrierte Elektrik

Die einzelnen Komponenten werden nicht lediglich gemeinsam geliefert, sondern bereits innerhalb der Technikbox montiert. Kugelhähne, Fittings und weitere benötigte Verrohrungsteile sind vorgefertigt, montiert und verklebt. Dadurch präsentiert sich die Technikbox als kompakte technische Einheit mit klar angeordneter Pooltechnik.

Ein Bypass für die Einbindung einer Wärmepumpe ist bereits Bestandteil der Verrohrung. Damit ist eine wichtige Voraussetzung für die Ergänzung des Poolsystems um eine passende Poolheizung vorbereitet. Die integrierte Elektronik umfasst einen Sicherungskasten mit FI-Schutzschalter 30 mA, drei Sicherungen mit jeweils 16 A und zwei Doppelsteckdosen mit 230 V.

Durch die Kombination aus Sandfilteranlage, Speck Poolpumpe, Frequenzsteuerung und automatischer Salzelektrolyse werden mehrere wichtige Bereiche der Pooltechnik in einem System zusammengeführt. Die wetterbeständige Technikbox schützt die installierten Komponenten und ermöglicht durch Türen, Deckel und Gasdruckfedern gleichzeitig einen komfortablen Zugang für Bedienung, Kontrolle und Wartung.

Spezifikationen Technikbox mit Filteranlage und BAYROL Automatic Salt AS5

Produktart: Pool-Technikbox mit Filteranlage und Salzelektrolyse
Lieferzustand: komplett montiert
Verrohrung: vorgefertigt, montiert und verklebt
Bypass für Wärmepumpe: inklusive
Material Technikbox: Kunststoff / DUOTECH™
Farbe: Grau / Anthrazit
Optik: natürliche, raue Holzoptik
Abmessungen Technikbox: ca. L 141 x T 82 x H 123,5 cm
Volumen Technikbox: 1150 Liter
Bruttogewicht: ca. 80 kg
Wandverstärkung: Multiplexplatten, 38 mm
Wetter- und UV-beständig
Oberfläche: überstreichbar
Bodenplatte: inklusive
Seitliche Lüftungsschlitze
Gasdruckfedern: vorhanden
Filteranlage: Trend Side
Filterkessel: Ø 500 mm, zweigeteilter PP-Filterkessel
Filtermedium: 75 kg Filterquarzsand, 60 kg Glas oder 2.100 g Filterbälle
Ventil: 6-Wege-Side-Mount-Ventil
Filterpumpe: Speck BADU Top 12
Förderleistung: 12 m³/h bei 8 m WS
Leistungsaufnahme Pumpe: 0,69 kW
Leistungsabgabe Pumpe: 0,45 kW
Spannung Pumpe: 230 V
Beckengröße Pumpe: ca. 60 m³
Frequenzsteuerung: VS Inverter
Regelbereich: 1.200–2.900 U/min.
Ausgangsleistung Frequenzsteuerung: max. 1,1 kW
Wasserpflege: BAYROL Automatic Salt AS5
Salzelektrolyse: Betrieb ab 1,5 g/l Salz
Messparameter: pH-Wert, Temperatur, Redox und Salzgehalt
Display: 4,3″ TFT Farb-Touchscreen
Zelle: Ø 50 mm
Smart&Easy Connector: Ø 63/50 mm
Sicherheit: Durchflussüberwachung, Gassensor und Paddel-Flow-Schalter
Produktionsmodi: Auto, Auto Plus, konstante Produktion, Safe, Pause und Boost
Elektronik: Sicherungskasten mit FI 30 mA
Sicherungen: 3 x 16 A
Steckdosen: 2 Doppelsteckdosen 230 V
Elektrische Abnahme: inklusive
